K3740.7.2.0上裙罩

上海重型机器厂有限公司在二十世纪八十年代初期从美国CE公司（现为ALSTOM Power Inc.公司）引进了碗式磨煤机制造技术。

CE生产的磨煤机遍布全世界，用于电厂煤粉的制备和干燥，由于磨煤机内研磨表面形似深碟或碗，故称之为碗式磨煤机。

HP碗式磨煤机是继RP碗式磨煤机后新开发的产品，CE公司八十年代开发试验并投入使用。上海重型机器厂有限公司在引进美国CE公司技术的基础上，根据中国国情对HP磨煤机做了大量的技术改进和二次创新，扩大了HP磨煤机的适用范围，使其更适合碾磨国内煤质的需要，性能更加可靠，检修更加方便，使用寿命进一步延长。

HP磨煤机组成部件如下：

1. 电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。

2. 侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。

3. 被减速箱带动的磨碗，原煤在磨碗上方被挤压、研磨成粉。

4. 叶轮装置安装在磨碗外圆上，它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区域的风粉混合物。

5. 三只单独的弹簧加载的磨辊装置悬挂在分离器体内，位于磨碗的上方，当原煤充满磨辊与磨碗之间隙时，磨辊能自由转动。

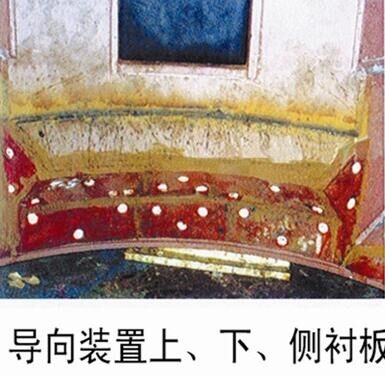

6. 分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。这些部件分离煤粉，并引导风粉向上，流经折向门装置将较粗的煤粉从气流中分离出来，并回落到磨碗进一步碾磨。

7. 出口文丘利和多出口装置，这些部件把煤粉和气流分成均匀的四（五或六）股。

8. 磨煤机排出阀装置装在多孔出口装置的顶部，排出阀装置由四（五或六）个气动闸阀组成，在磨煤机停用时把磨煤机和运行锅炉隔离开来，检修时也用它来隔离磨煤机。
